RSD02-SLP Puerta de panel de una sola capa con mecanismo de resorte de torsión

Las puertas de panel simple RSD02-SLP están diseñadas para aberturas de puertas de tamaño pequeño. Se coordinan perfectamente con locales que no necesitan ningún aislamiento térmico, como aparcamientos cubiertos, garajes sin calefacción, etc. Las puertas RSD02-SLP se pueden instalar en aberturas de 2 000 a 3 500 mm de ancho y 1 800 a 3 000 mm de altura con altura libre. Espacio libre de 210 mm y espacio libre lateral de 120 mm.

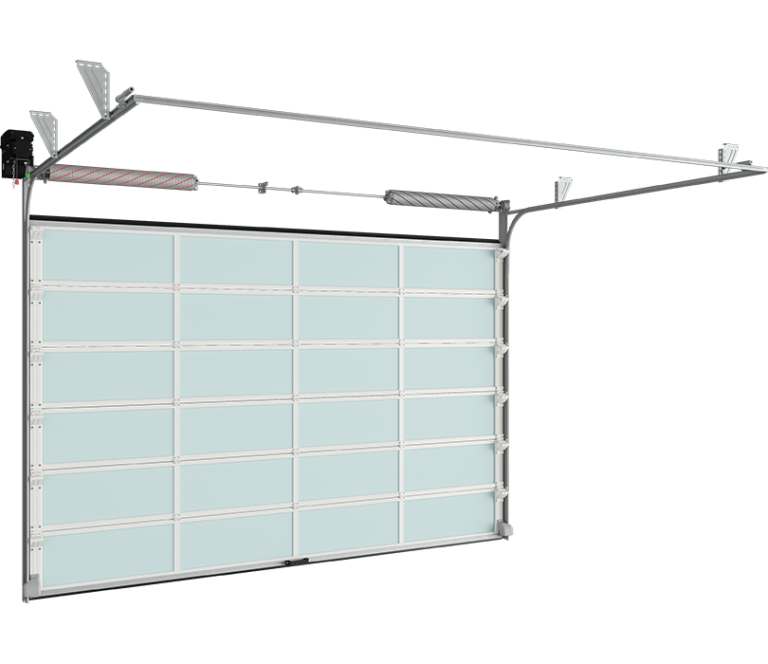

Construcción y tamaños

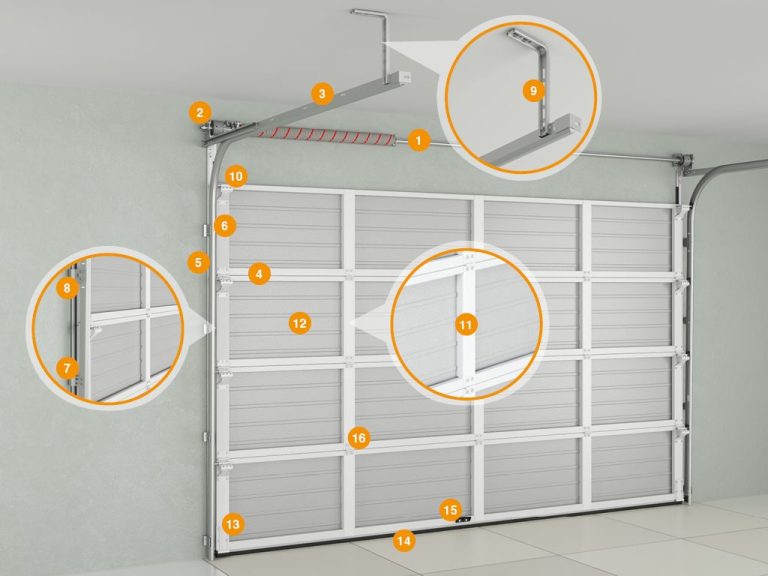

Construcción

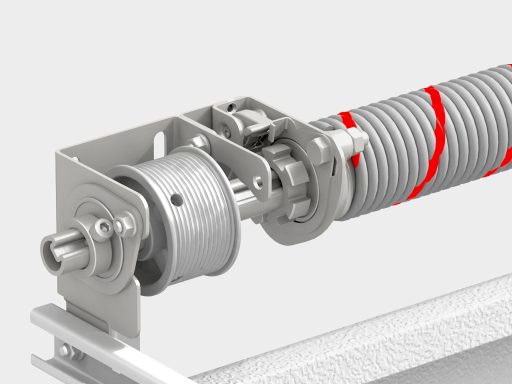

1. Mecanismo de resorte de torsión

2. Soporte de extremo en forma de U

3. Pista horizontal

4. Soporte lateral con ruedas.

5. Ángulo vertical

6. Tapa lateral

7. Soporte de montaje para rieles verticales

8. Soporte de montaje para ángulos

9. Soporte de montaje universal para rieles horizontales.

10. Soporte superior

11. Refuerzo de paneles

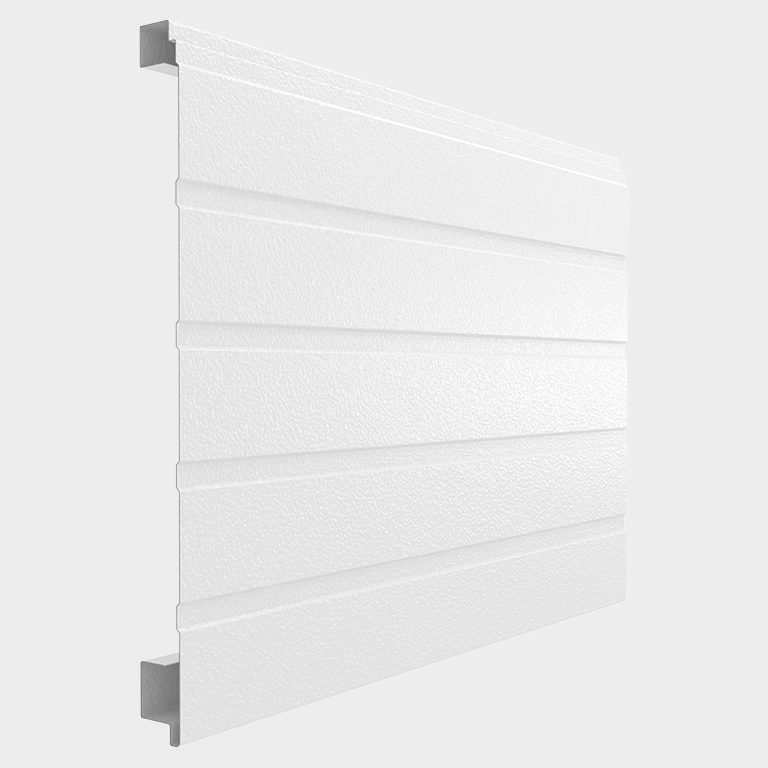

12. Paneles de una sola piel

13. Soporte de esquina inferior

14. Perfil inferior y sellador.

15. Manejar

16. Bisagra

Dimensiones de apertura

Comprobación de detalles dimensionales

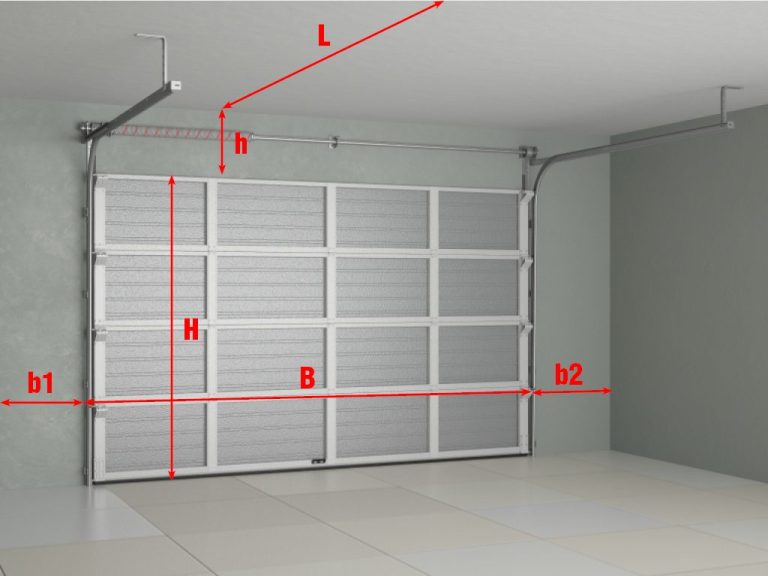

Se toman todas las medidas necesarias en el interior del local con tan solo una cinta métrica y un nivel de agua. Cada dimensión debe tomarse al menos en tres puntos:
H — altura de la abertura (distancia desde el suelo hasta la parte superior de la abertura);
B — ancho de la abertura (distancia entre el lado izquierdo y derecho de la abertura);
h — altura libre (distancia entre la parte superior de la abertura y el techo) mín. 210 mm;
b1/b2 — espacio lateral izquierdo/derecho (distancia entre el borde de apertura correspondiente y el obstáculo) mín. 120 mm;
L - trastienda.
Al medir Н y В se toma la cifra más grande como dimensión final.
Al medir h, b1, b2 y L, se toma la cifra más pequeña como dimensión final.

La diferencia de nivel del suelo a lo largo de la abertura no debe exceder los 10 mm. Asegúrese de que la superficie de montaje del espacio libre y de los espacios laterales esté nivelada. El perímetro interior de la abertura de la puerta debe estar enmarcado con metal u otro material sólido en caso de que la superficie no sea concreta o lo suficientemente sólida para instalar el sistema de rieles.
