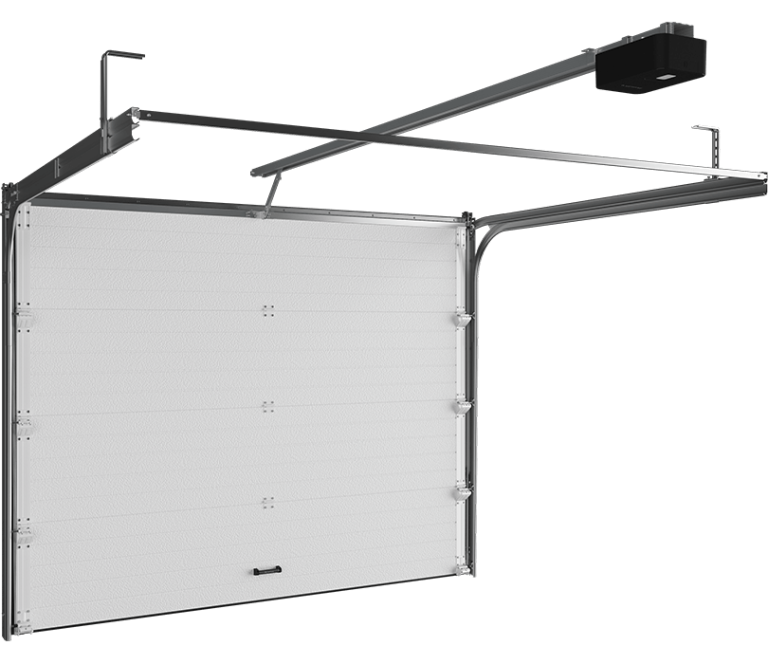

RSD01BIW-SC Puerta seccional de garaje de tamaño estándar con resortes de extensión

Las puertas seccionales de garaje de tamaño estándar tienen la construcción y el diseño de las puertas de la serie RSD01BIW. La construcción de baja elevación permite la instalación en garajes o locales técnicos pequeños con una altura mínima de altura y espacio lateral de 100 mm. En caso de que no haya espacio entre el techo, las paredes y los bordes de las aberturas, hay disponibles accesorios de instalación integrados. Puede elegir entre 13 juegos de puertas de la serie RSD01BIW-SC de tamaño estándar que siempre están disponibles en los almacenes de DoorHan. Construidas con un mecanismo de contrapeso diseñado para 25 000 ciclos, las puertas RSD01BIW-SC ofrecen un funcionamiento confiable y una vida útil duradera. Las puertas de tamaño estándar están diseñadas para que las pueda instalar usted mismo para facilitar su instalación y uso.

Construcción y tamaños

Construcción

1. Perfil de acero con junta superior multicámara

2. Sellos laterales multicámara

3. Perfil inferior de acero con rotura de puente térmico y junta inferior

4. Soporte de esquina superior ajustable

5. Soporte lateral con soporte de rodillo ajustable

6. Soporte de esquina inferior con soporte de rodillo ajustable

7. Bisagra

8. Pista vertical premontada

9. Pista horizontal premontada

10. perfil C

11. Panel sándwich

12. Soporte de doble polea

13. Soporte de montaje universal para rieles horizontales

14. Manejar

15. Pestillo (opcional)

16. Resortes de extensión

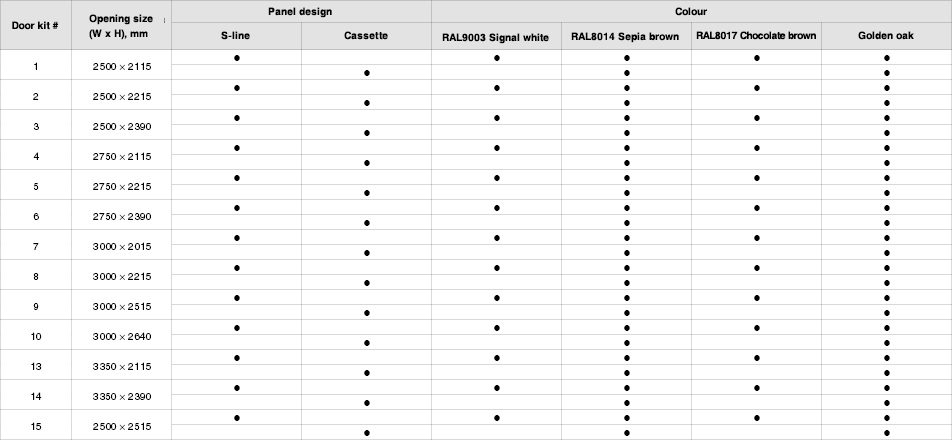

Dimensiones de apertura

Comprobación de detalles dimensionales

Se toman todas las medidas necesarias en el interior del local con tan solo una cinta métrica y un nivel de agua. Cada dimensión debe tomarse al menos en tres puntos:
H — altura de la abertura (distancia desde el suelo hasta la parte superior de la abertura);
B — ancho de la abertura (distancia entre el lado izquierdo y derecho de la abertura);
h — altura libre (distancia entre la parte superior de la abertura y el techo) mín. 100 mm;
b1/ b2 — espacio lateral izquierdo/derecho (distancia entre el borde de apertura correspondiente y el obstáculo) mín. 100 mm;
L - trastienda.
Al medir Н y В se toma la cifra más grande como dimensión final.
Al medir h, b1, b2 y L, se toma la cifra más pequeña como dimensión final.

La diferencia de nivel del suelo a lo largo de la abertura no debe exceder los 10 mm. Asegúrese de que la superficie de montaje del espacio libre y de los espacios laterales esté nivelada. El perímetro interior de la abertura de la puerta debe estar enmarcado con metal u otro material sólido en caso de que la superficie no sea concreta o lo suficientemente sólida para instalar el sistema de rieles.
