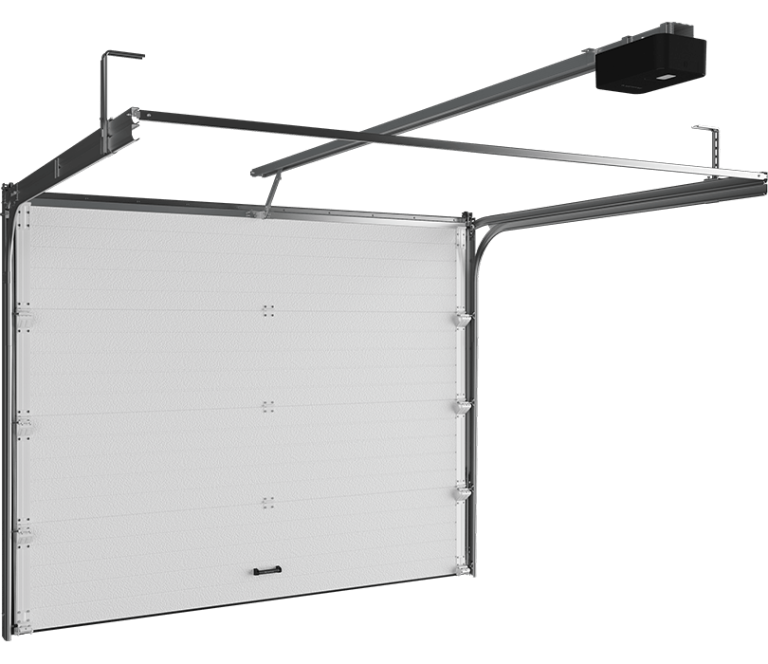

RSD01BIW Puerta seccional de garaje con mecanismo de resorte de extensión

Las puertas seccionales residenciales RSD01BIW están diseñadas para garajes y salas técnicas con aberturas de puerta de tamaño pequeño con un ancho de 2 000 a 3 500 mm y una altura de 1 800 a 3 000 mm. La construcción de baja elevación permite la instalación en locales con una altura mínima y un espacio libre lateral de 100 mm. En caso de que no haya espacio entre el techo, las paredes y los bordes de las aberturas, hay disponibles accesorios de instalación integrados. Una amplia gama de colores y numerosos diseños de paneles de puertas RSD01BIW las hacen perfectamente adecuadas para viviendas residenciales. Las puertas sellan de forma óptima la apertura: protegen contra las molestias de la temperatura fría o caliente y la humedad. Se instalan fácilmente, son duraderos y tienen una larga vida útil.

Construcción y tamaños

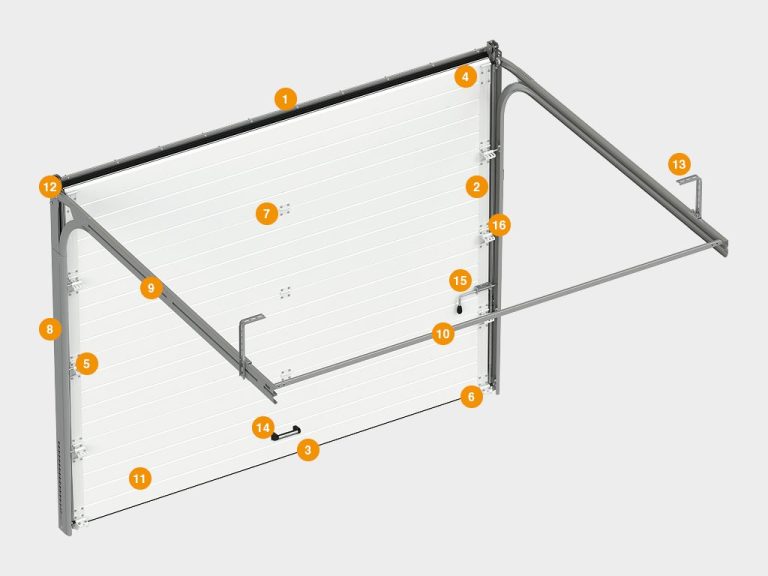

Construcción

1. Perfil de acero con junta superior multicámara

2. Sellos laterales multicámara

3. Perfil inferior de acero con rotura de puente térmico y junta inferior

4. Soporte de esquina superior

5. Soporte lateral con soporte de rodillo ajustable

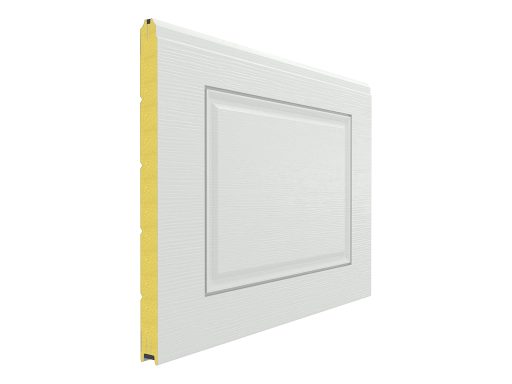

6. Soporte de esquina inferior con soporte de rodillo ajustable

7. Bisagra

8. Pista vertical

9. Pista horizontal

10. perfil C

11. Panel sándwich

12. Soporte de doble polea

13. Soporte de montaje universal para rieles horizontales

14. Manejar

15. Pestillo (opcional)

16. Resortes de extensión

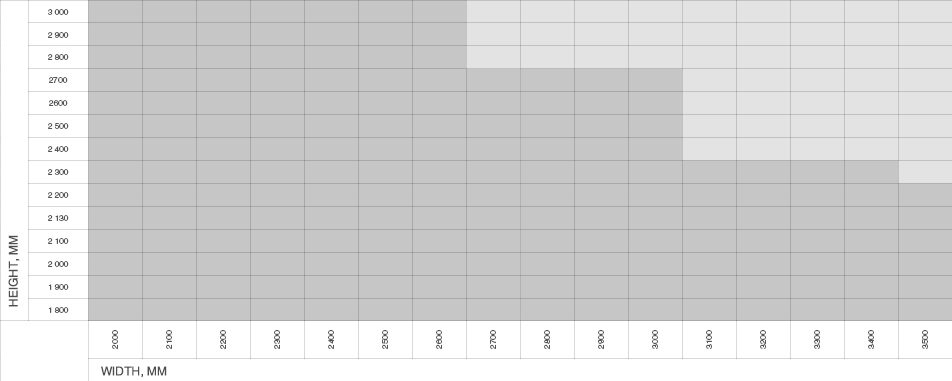

Dimensiones de apertura

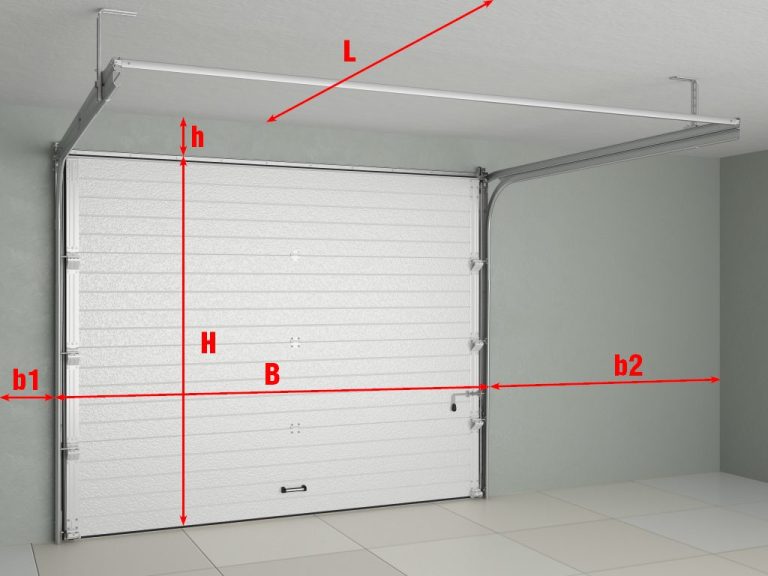

Comprobación de detalles dimensionales

Se toman todas las medidas necesarias en el interior del local con tan solo una cinta métrica y un nivel de agua. Cada dimensión debe tomarse al menos en tres puntos:
H — altura de la abertura (distancia desde el suelo hasta la parte superior de la abertura);
B — ancho de la abertura (distancia entre el lado izquierdo y derecho de la abertura);
h — altura libre (distancia entre la parte superior de la abertura y el techo) mín. 100 mm;
b1/ b2 — espacio lateral izquierdo/derecho (distancia entre el borde de apertura correspondiente y el obstáculo) mín. 100 mm;
L - trastienda.
Al medir Н y В se toma la cifra más grande como dimensión final.
Al medir h, b1, b2 y L, se toma la cifra más pequeña como dimensión final.

La diferencia de nivel del suelo a lo largo de la abertura no debe exceder los 10 mm. Asegúrese de que la superficie de montaje del espacio libre y de los espacios laterales esté nivelada. El perímetro interior de la abertura de la puerta debe estar enmarcado con metal u otro material sólido en caso de que la superficie no sea concreta o lo suficientemente sólida para instalar el sistema de rieles.
