Puerta seccional de garaje con mecanismo de resorte de torsión

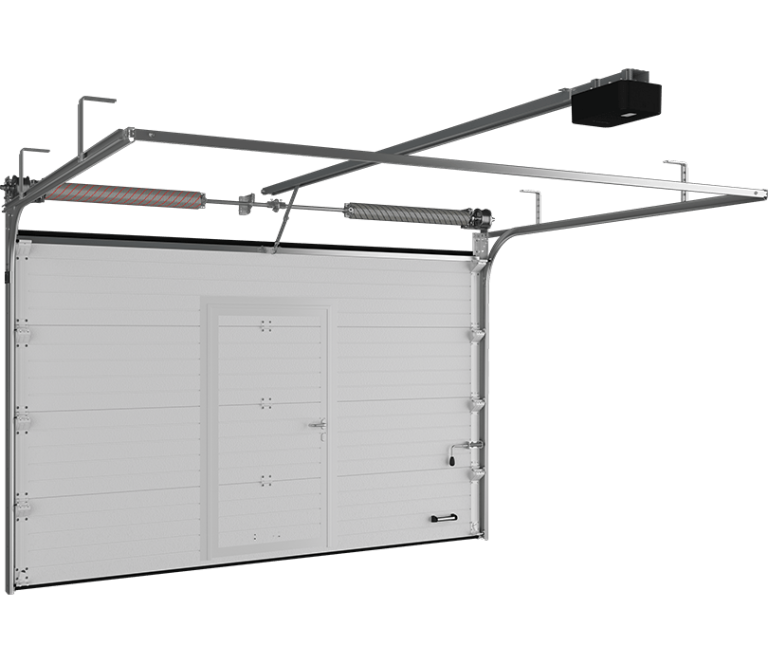

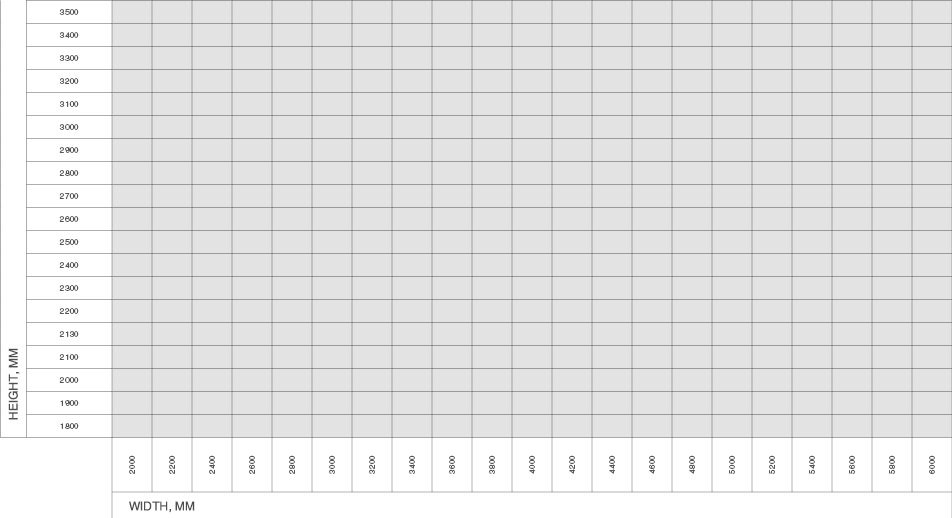

Las puertas seccionales de garaje RSD02 se pueden instalar en aberturas pequeñas y medianas con un espacio libre mínimo (distancia desde el borde superior de la abertura hasta la obstrucción o el techo) de 150 mm y un espacio libre lateral (distancia desde el borde lateral de la abertura hasta la pared) de 120 mm. El diseño especial y la variabilidad de los tipos de ascensores permiten la instalación en locales con arquitectura diversa. Dimensiones de apertura: ancho — de 2 000 a 6 000 mm; altura: de 1 800 a 3 500 mm. Las puertas seccionales pueden equiparse con una puerta peatonal.

Construcción y tamaños

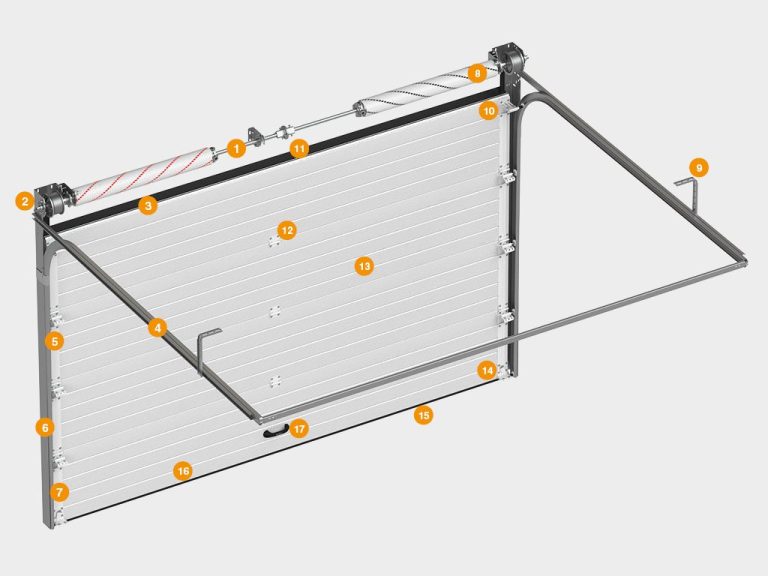

Construcción

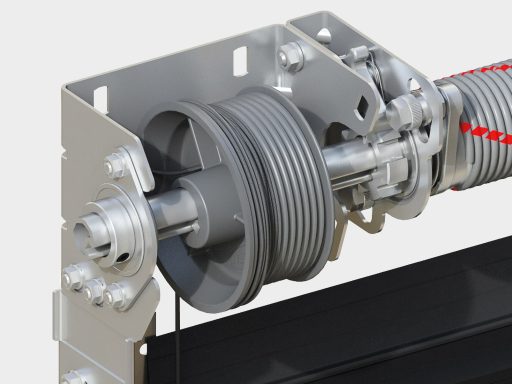

1. Mecanismo de resorte de torsión

2. Soporte de extremo en forma de U

3. Perfil superior

4. Pista vertical

5. Soporte con rodillo y porta rodillos

6. Ángulo vertical

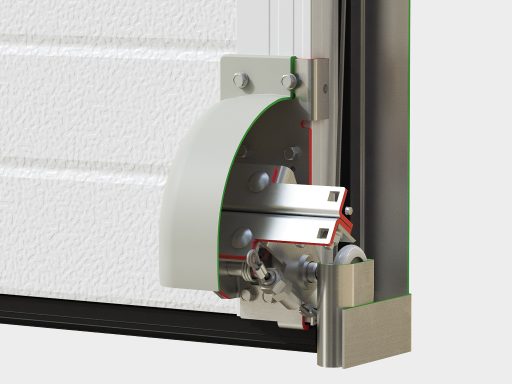

7. Tapa lateral

8. Dispositivo de seguridad de resorte

9. Soporte de montaje universal para rieles horizontales.

10. Soporte superior

11. Sellador superior

12. Bisagra

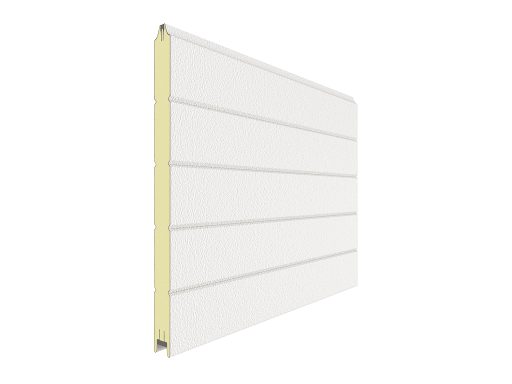

13. Panel sándwich

14. Pestillo (opcional)

15. Eje de pedalier

16. Perfil inferior con sellado contra la intemperie.

17. Manejar

Dimensiones de apertura

Comprobación de detalles dimensionales

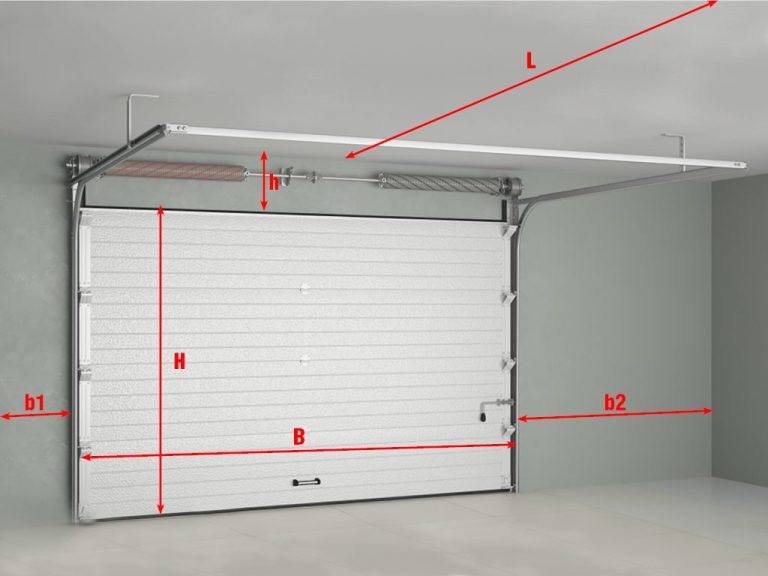

Se toman todas las medidas necesarias en el interior del local con tan solo una cinta métrica y un nivel de agua. Cada dimensión debe tomarse al menos en tres puntos:
H — altura de la abertura (distancia desde el suelo hasta la parte superior de la abertura);
B — ancho de la abertura (distancia entre el lado izquierdo y derecho de la abertura);
h — altura libre (distancia entre la parte superior de la abertura y el techo) mín. 150 mm;
b1/ b2 — espacio lateral izquierdo/derecho (distancia entre el borde de apertura correspondiente y el obstáculo) mín. 120 mm;
L - trastienda.
Al medir Н y В se toma la cifra más grande como dimensión final.
Al medir h, b1, b2 y L, se toma la cifra más pequeña como dimensión final.

La diferencia de nivel del suelo a lo largo de la abertura no debe exceder los 10 mm. Asegúrese de que la superficie de montaje del espacio libre y de los espacios laterales esté nivelada. El perímetro interior de la abertura de la puerta debe estar enmarcado con metal u otro material sólido en caso de que la superficie no sea concreta o lo suficientemente sólida para instalar el sistema de rieles.
