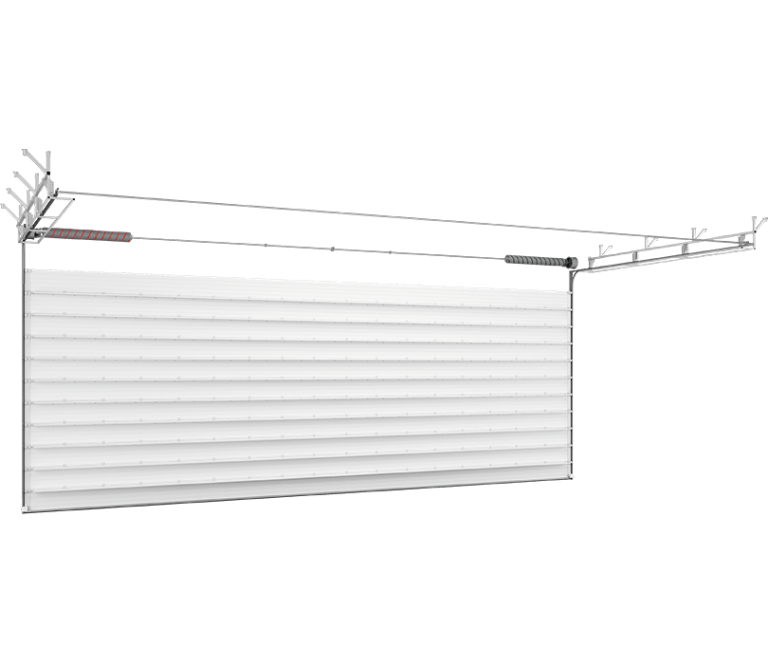

Puertas seccionales industriales de aluminio ISD03

Las puertas seccionales ISD03 están diseñadas para adaptarse perfectamente a aberturas de grandes dimensiones. Pueden cerrar aberturas de 10.000 mm de ancho y 9.500 mm de alto. Son ideales para distintos tipos de naves industriales, almacenes, plantas de fabricación, terminales de transporte, etc. Las puertas ISD03 son resistentes a la corrosión, repelen los ambientes más agresivos, están provistas de un sistema de seguridad adaptado que les confiere un plus de resistencia y robustez. Se pueden operar con operadores especiales para puertas industriales.

Construcción y tamaños

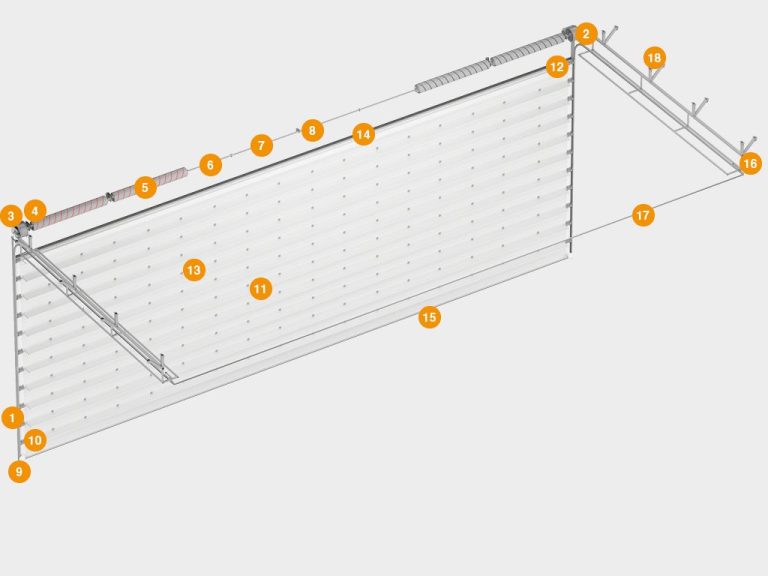

Construcción

1. Pista vertical premontada

2. Pista horizontal

3. Soporte y tambor en forma de U

4. Dispositivo de seguridad de resorte

5. Mecanismo de contrapeso (resorte de torsión)

6. Eje cilíndrico

7. Acoplador de acero

8. Soporte de soporte interno

9. Dispositivo de seguridad contra rotura de cable

10. Soporte lateral con soporte para rodillos

11. Bisagra

12. Soporte superior con porta rodillos

13. Perfil de aluminio

14. Perfil superior y sellador.

15. Perfil inferior y sellador.

16. Parachoques de resorte

17. perfil C

18. Sistema de instalación reforzado con gancho de conexión

Dimensiones de apertura

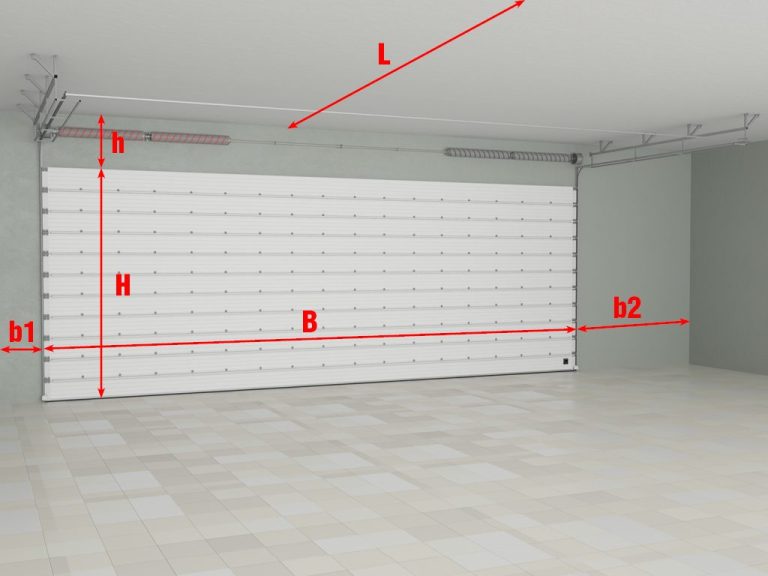

Comprobación de detalles dimensionales

Se toman todas las medidas necesarias en el interior del local con tan solo una cinta métrica y un nivel de agua. Cada dimensión debe tomarse al menos en tres puntos:
H — altura de la abertura (distancia desde el suelo hasta la parte superior de la abertura);
B — ancho de la abertura (distancia entre el lado izquierdo y derecho de la abertura);
h — altura libre (distancia entre la parte superior de la abertura y el techo) mín. 150 mm;
b1/ b2 — espacio lateral izquierdo/derecho (distancia entre el borde de apertura correspondiente y el obstáculo) min 120;
L - trastienda.
Al medir Н y В se toma la cifra más grande como dimensión final.
Al medir h, b1, b2 y L, se toma la cifra más pequeña como dimensión final.

La diferencia de nivel del suelo a lo largo de la abertura no debe exceder los 10 mm. Asegúrese de que la superficie de montaje del espacio libre y de los espacios laterales esté nivelada. El perímetro interior de la abertura de la puerta debe estar enmarcado con metal u otro material sólido en caso de que la superficie no sea concreta o lo suficientemente sólida para instalar el sistema de rieles.
