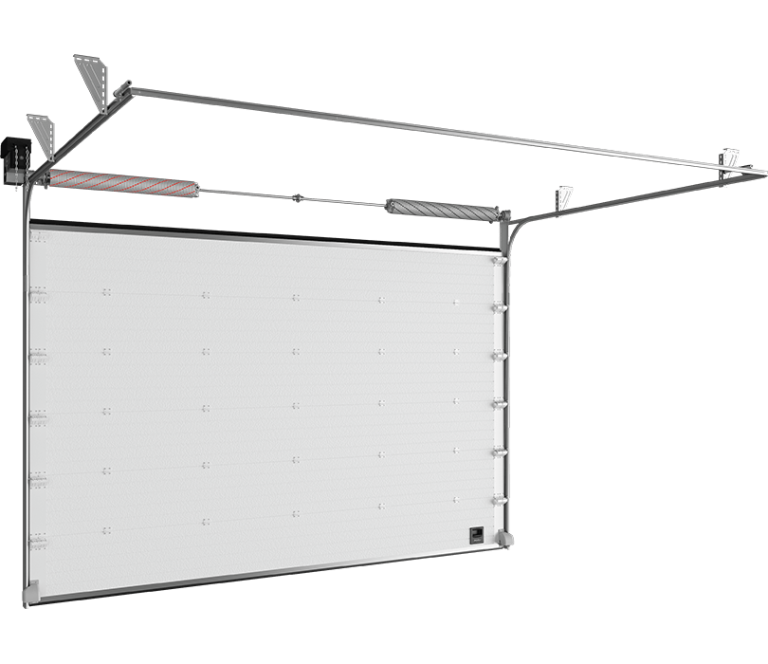

Puertas Seccionales Industriales ISD01

Las puertas seccionales industriales ISD01 están diseñadas para edificios industriales, almacenes, talleres de producción, terminales de transporte y una variedad de locales industriales, donde deben cumplir requisitos más estrictos en comparación con las puertas seccionales de garaje. La durabilidad mejorada garantizada por la construcción robusta de las puertas las hace no solo funcionales sino también capaces de soportar las operaciones diarias en los entornos industriales más hostiles. Un sistema de sellado perimetral proporciona una eficiencia térmica superior, manteniendo el régimen de temperatura requerido, que es una característica importante para casi cualquier instalación industrial. La hoja de la puerta se equilibra con un mecanismo de resorte de torsión equipado con un sistema QuickFix que reduce significativamente el tiempo de instalación.

Construcción y tamaños

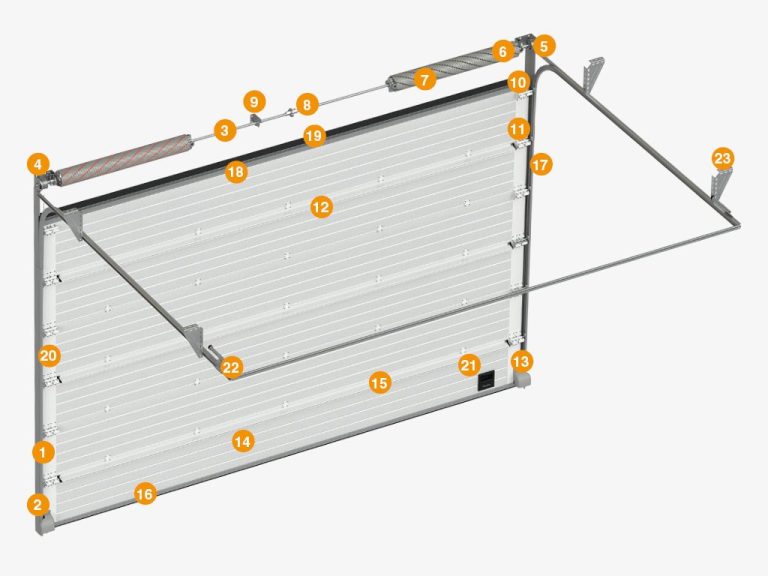

Construcción

1. Pista vertical

2. Ángulo vertical

3. Eje cilíndrico

4. Dispositivo de seguridad de resorte

5. tambor

6. Soporte en forma de U

7. Mecanismo de contrapeso (resorte de torsión)

8. Acoplador de acero

9. Soporte de soporte interno

10. Soporte superior con porta rodillos

11. Soporte lateral con soporte para rodillos

12. pavonearse

13. Dispositivo de seguridad contra rotura de cable

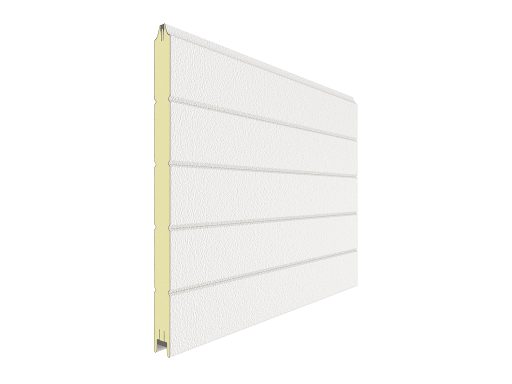

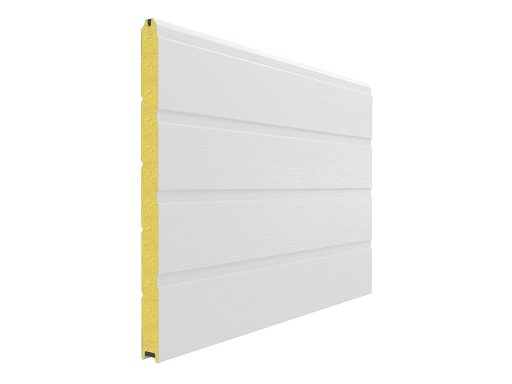

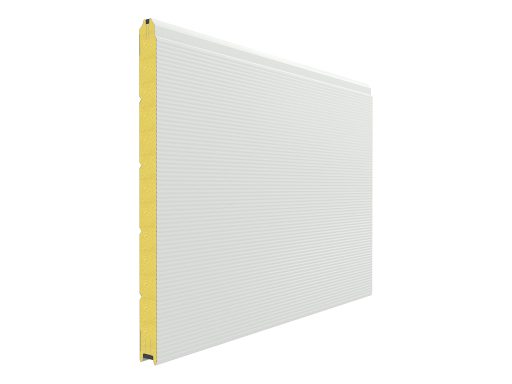

14. Panel sándwich

15. Bisagra

16. Perfil inferior y junta.

17. Sello lateral

18. Perfil superior

19. Sello superior

20. Tapa lateral perforada

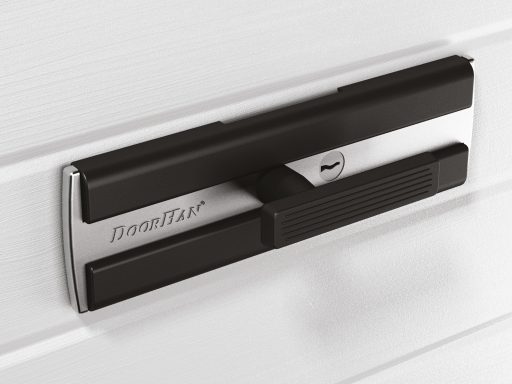

21. Manija de la puerta

22. Parachoques de resorte

23. Soporte de montaje universal para rieles horizontales.

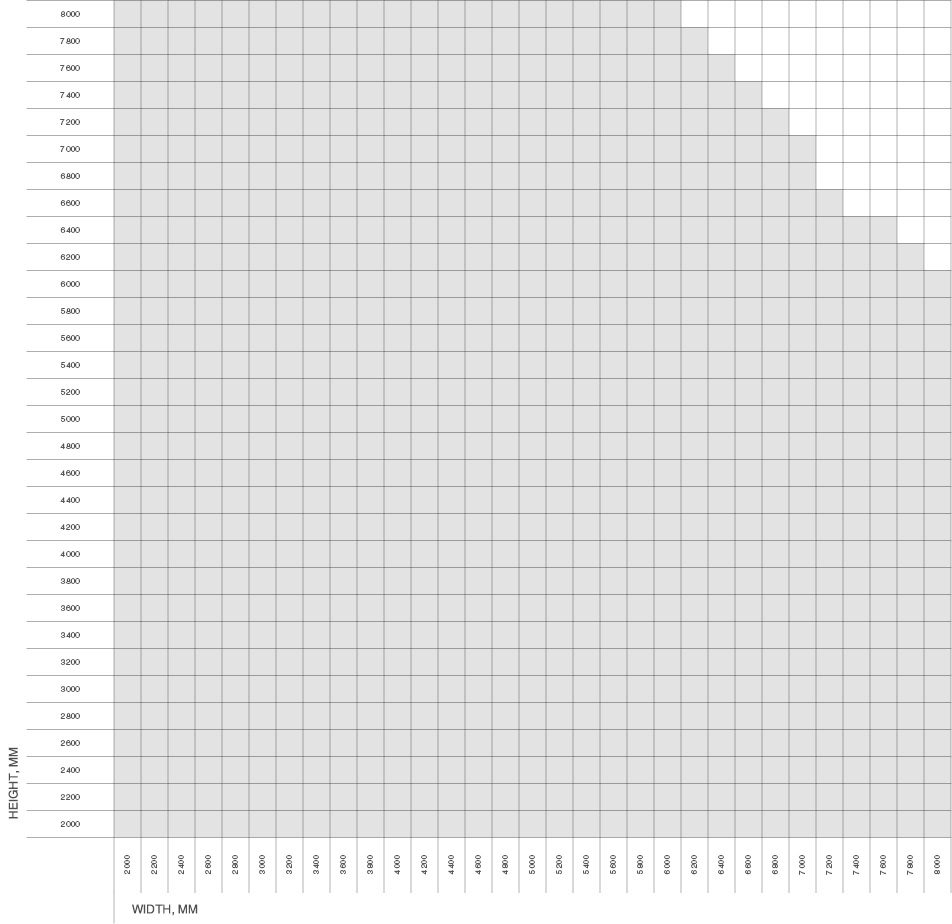

Dimensiones de apertura

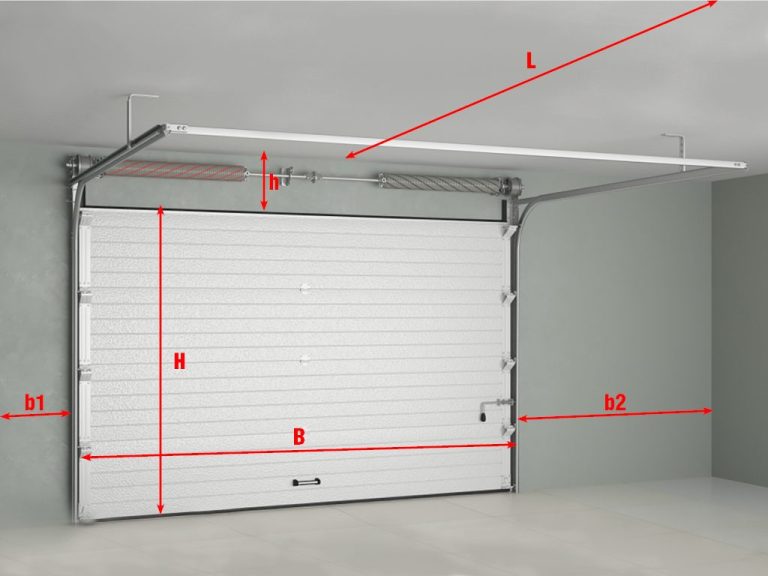

Comprobación de detalles dimensionales

Se toman todas las medidas necesarias en el interior del local con tan solo una cinta métrica y un nivel de agua. Cada dimensión debe tomarse al menos en tres puntos:
H — altura de la abertura (distancia desde el suelo hasta la parte superior de la abertura);
B — ancho de la abertura (distancia entre el lado izquierdo y derecho de la abertura);
h — altura libre (distancia entre la parte superior de la abertura y el techo) mín. 150 mm;
b1/b2 — espacio lateral izquierdo/derecho (distancia entre el borde de apertura correspondiente y el obstáculo) mín. 120 mm;
L - trastienda.
Al medir Н y В se toma la cifra más grande como dimensión final.
Al medir h, b1, b2 y L, se toma la cifra más pequeña como dimensión final.

La diferencia de nivel del suelo a lo largo de la abertura no debe exceder los 10 mm. Asegúrese de que la superficie de montaje del espacio libre y de los espacios laterales esté nivelada. El perímetro interior de la abertura de la puerta debe estar enmarcado con metal u otro material sólido en caso de que la superficie no sea concreta o lo suficientemente sólida para instalar el sistema de rieles.
