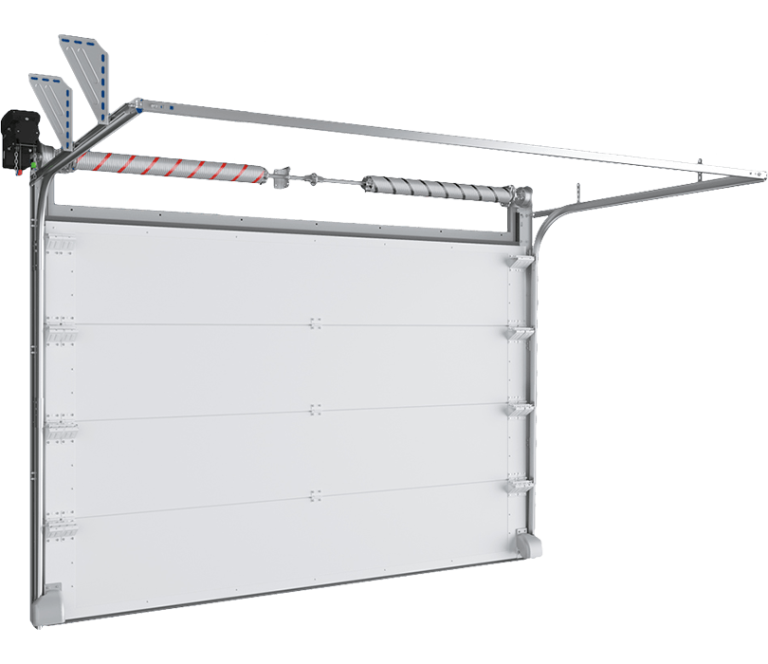

Puertas seccionales industriales ISD ThermalPro

Las puertas seccionales ISD ThermalPro encajan perfectamente en locales equipados con sistemas de refrigeración y congelación, es decir, plantas de fabricación de alimentos, almacenes de almacenamiento de alimentos y puntos de venta. Sellan perfectamente locales, aíslan habitaciones con grandes diferencias de temperatura, mantienen el régimen de temperatura instalado y reducen significativamente las pérdidas. La variabilidad de los tipos de ascensores permite la instalación en locales con arquitectura diversa.

Construcción y tamaños

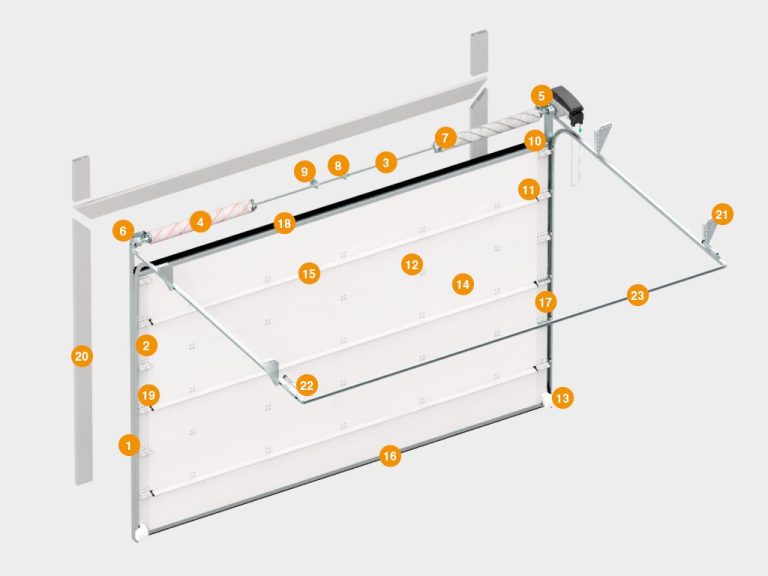

Construcción

1. Ángulo vertical

2. Pista vertical

3. eje tubular

4. Dispositivo de seguridad de resorte

5. tambor

6. Soporte en forma de U

7. Mecanismo de contrapeso (resorte de torsión)

8. Acoplador de acero

9. Soporte de soporte interno

10. Soporte superior con porta rodillos

11. Soporte lateral con soporte para rodillos

12. Bisagra

13. Dispositivo de seguridad contra rotura de cable

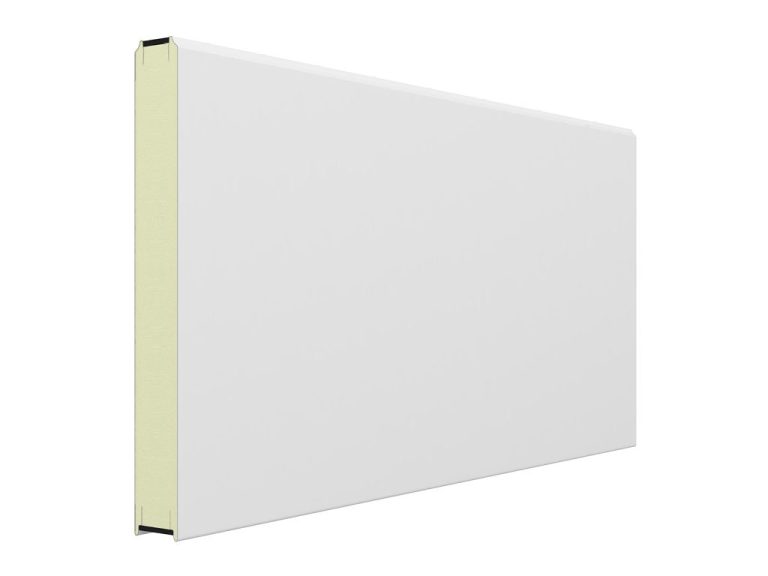

14. Panel sándwich de 80 mm

15. pavonearse

16. Perfil inferior y sellado contra la intemperie.

17. Sello lateral contra intemperie

18. Perfil superior y sello contra la intemperie.

19. Tapa lateral perforada reforzada con orificios de montaje

20. Perfil de marco con cable calefactor (opcional)

21. Soporte de montaje universal para rieles horizontales.

22. Parachoques de resorte

23. perfil C

Dimensiones de apertura

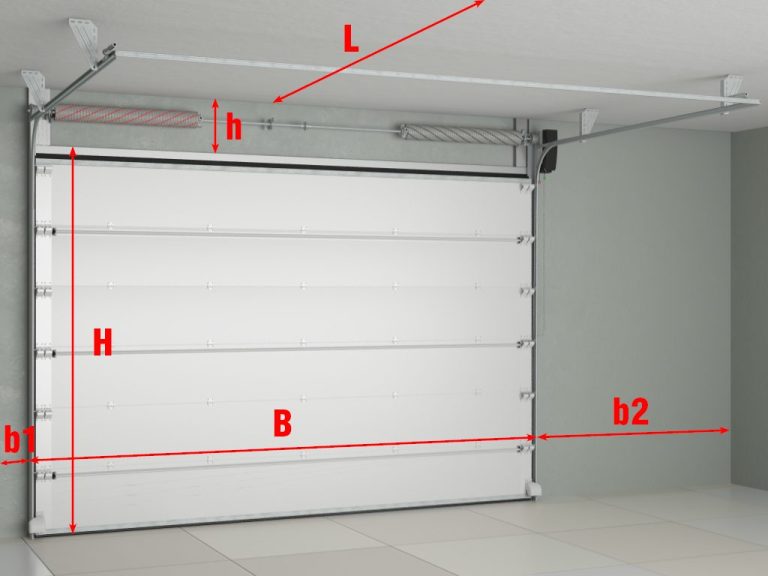

Comprobación de detalles dimensionales

Se toman todas las medidas necesarias en el interior del local con tan solo una cinta métrica y un nivel de agua. Cada dimensión debe tomarse al menos en tres puntos:
H — altura de la abertura (distancia desde el suelo hasta la parte superior de la abertura);
B — ancho de la abertura (distancia entre el lado izquierdo y derecho de la abertura);
h — altura libre (distancia entre la parte superior de la abertura y el techo) 150 mm;
b1/ b2 — espacio lateral izquierdo/derecho (distancia entre el borde de apertura correspondiente y el obstáculo) 120 mm mínimo; con cable calefactor — 150 mm mínimo;
L - trastienda.
Al medir Н y В se toma la cifra más grande como dimensión final.
Al medir h, b1, b2 y L, se toma la cifra más pequeña como dimensión final.

La diferencia de nivel del suelo a lo largo de la abertura no debe exceder los 10 mm. Asegúrese de que la superficie de montaje del espacio libre y de los espacios laterales esté nivelada. El perímetro interior de la abertura de la puerta debe estar enmarcado con metal u otro material sólido en caso de que la superficie no sea concreta o lo suficientemente sólida para instalar el sistema de rieles.
