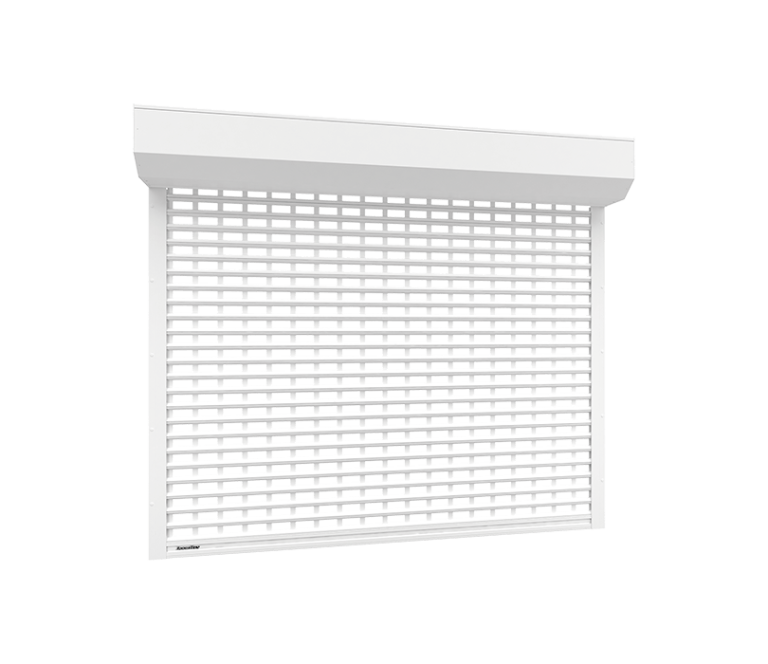

Puertas enrollables de perfiles fenestrados extruidos de la serie RHE78G

DoorHan ofrece persianas enrollables que cumplen con los estándares de calidad y seguridad internacionales y europeos, adecuadas para su funcionamiento en diferentes condiciones climáticas. Las contraventanas y puertas enrollables se utilizan para proteger las aberturas de puertas y ventanas contra robos y condiciones climáticas adversas. Todos los componentes de las puertas enrollables se fabrican en modernas líneas automatizadas utilizando equipos de los principales fabricantes. Todas las piezas metálicas están recubiertas de zinc o pintadas para garantizar la resistencia a la corrosión, prevenir los efectos negativos de ambientes agresivos y prolongar la vida operativa de las contraventanas enrollables. La fiabilidad de las persianas enrollables, la seguridad de su funcionamiento y el cumplimiento de las normas internacionales se confirman mediante los certificados correspondientes.

Construcción y tamaños

Construcción

1. Tapa lateral del capó RK300, RSK300, RK375

2. Soporte de rodamiento BS32

3a. Rodillo guía RU77 (RV77)

4. Rodamiento BS32

5. Cápsula universal KPU102

6. Eje octogonal RV102

8. Capó RB300, RB375

9. Perfil superior RH30FM

10. motores tubulares

11. Placa frontal BU100K

12. Carril guía RG83MS, RG90M, RG90MS, RG100

13. Enchufe PB14

14. Cerradura lateral SLE78

15. Perfil final RA77EM, RA77KN

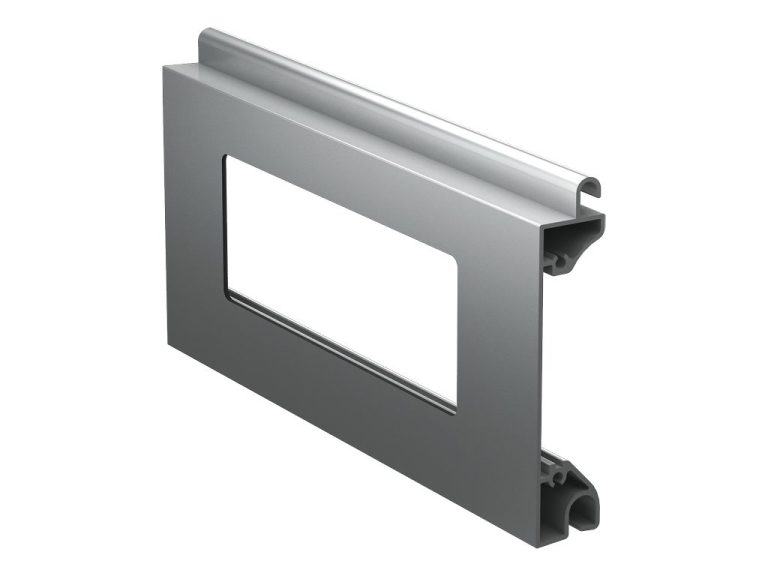

16. Lama (cortina) RHE78G

17. Interruptor de bloqueo de llave SWM, SWK

18. Interruptor de llave SWB, SWH

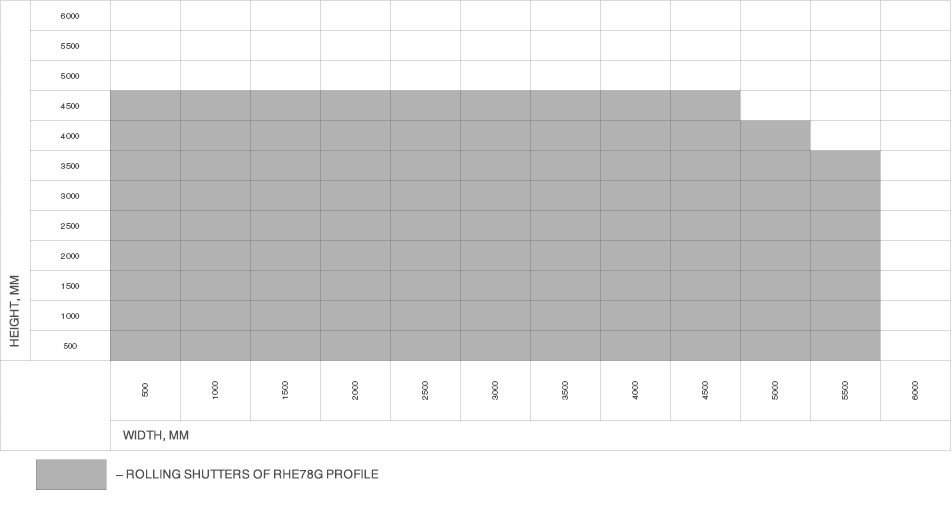

Dimensiones de apertura

Comprobación de detalles dimensionales

Parámetros de apertura para la cara del montaje en pared: H — altura de apertura (máx.), mm; B — ancho de apertura (máx.), mm; h1 — altura libre (mín), mm; b1 y b2 — espacio libre lateral (min), mm. Utilice una cinta métrica y un nivel de agua, o instrumentos de medición electrónicos para tomar todas las medidas necesarias. Cada dimensión debe tomarse al menos en tres puntos. Al medir la abertura para montaje superior, tenga en cuenta las irregularidades de las paredes y reduzca la medida entre 5 y 10 mm.

Observe los siguientes requisitos al preparar la abertura: la abertura debe ser perpendicular, vertical y cuadrada; debe tener superficies lisas y niveladas, sin acumulaciones de yeso ni grietas; las paredes deben ser macizas, sin huecos (hormigón, metal, ladrillo macizo); en caso de instalación en una pared de ladrillo hueco, bordee la abertura con un ángulo metálico; las paredes interiores y exteriores en el lugar de montaje de las contraventanas deben ser planas, sin protuberancias ni huecos; las desviaciones de las superficies de trabajo con respecto a la vertical y la horizontal no deben exceder de 1,5 a 5 mm por metro y la diferencia de las diagonales no debe exceder los 5 mm.
