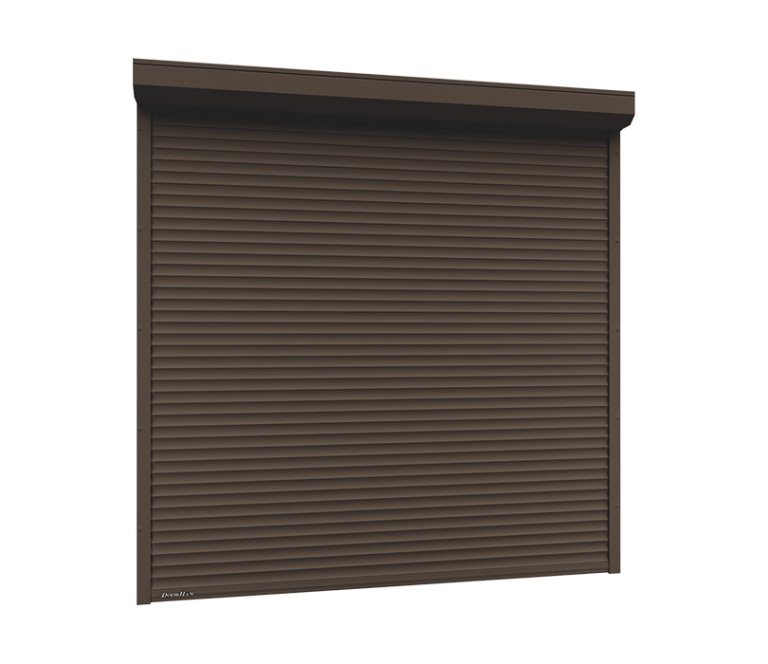

Contraventanas de perfil perforado relleno de espuma RH45PN

DoorHan ofrece persianas enrollables que cumplen con los estándares de calidad y seguridad internacionales y europeos, adecuadas para su funcionamiento en diferentes condiciones climáticas. Las contraventanas y puertas enrollables se utilizan para proteger las aberturas de puertas y ventanas contra robos y condiciones climáticas adversas. Todos los componentes de las puertas enrollables se fabrican en modernas líneas automatizadas utilizando equipos de los principales fabricantes. Todas las piezas metálicas están recubiertas de zinc o pintadas para garantizar la resistencia a la corrosión, evitar los efectos negativos de ambientes agresivos y prolongar la vida útil de las contraventanas enrollables. La fiabilidad de las persianas enrollables, la seguridad de su funcionamiento y el cumplimiento de las normas internacionales se confirman mediante los certificados correspondientes.

Construcción y tamaños

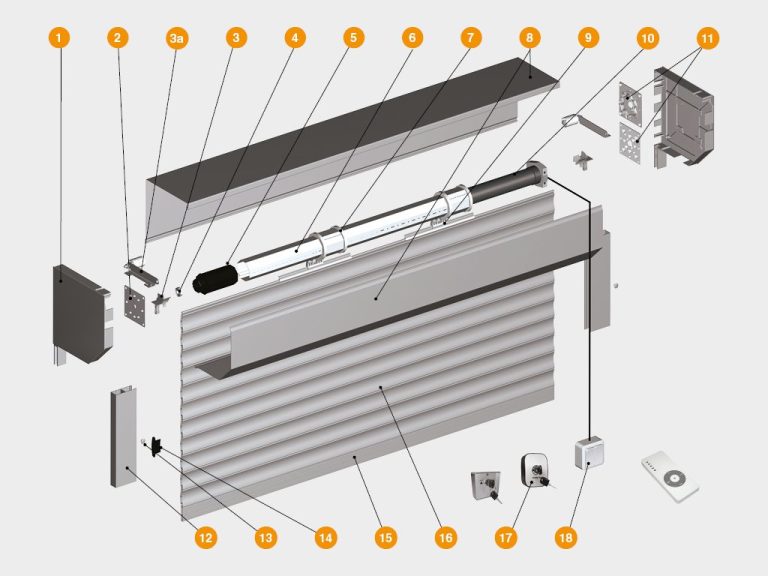

Construcción

1. Tapa lateral del capó RK125, RK137, RSK137, RK150, RK165, RK180, RK205, RK250

2. Soporte de rodamiento BS100

3. Dispositivo guía de entrada RU45

4. Rodamiento BR28, BR42

5. Cápsula universal KP40, KP60, KPU60, KPU70

6. Eje octogonal RV40, RV60, RV60-1, RV70

7. Anillo de bloqueo de seguridad RD40, RD60, RD70

8. Capó RB125, RB137, RB150, RB165, RB180, RB205, RB250

9. Cerradura automática RM1

10. motores tubulares

11. Placa frontal BU100K

12. Carril guía RG52M, RG53BN, RG53MS, RG62BS, RG64

13. Enchufe PB14

14. Bloqueo final SL45M, SLA45

15. Perfil final RA45EN, RA45KN

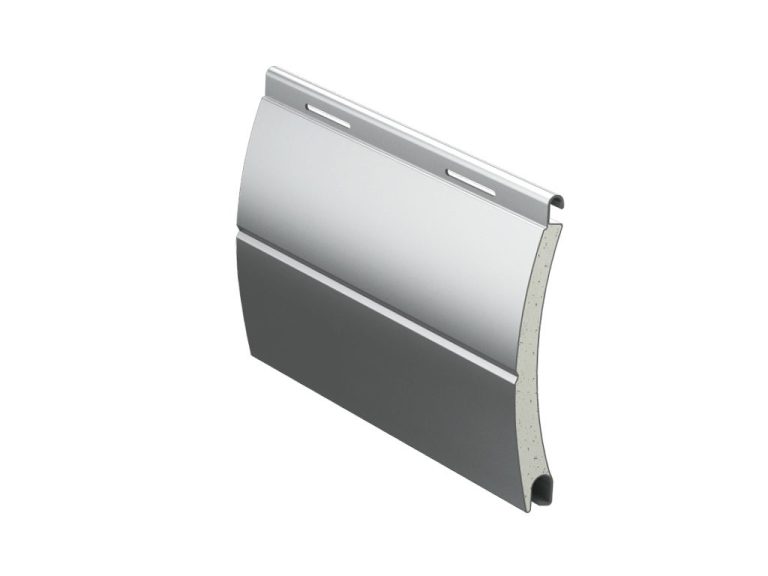

16. Lama (cortina) RH45PN

17. Interruptor de bloqueo de llave SWM, SWK

18. Interruptor de llave SWB, SWH

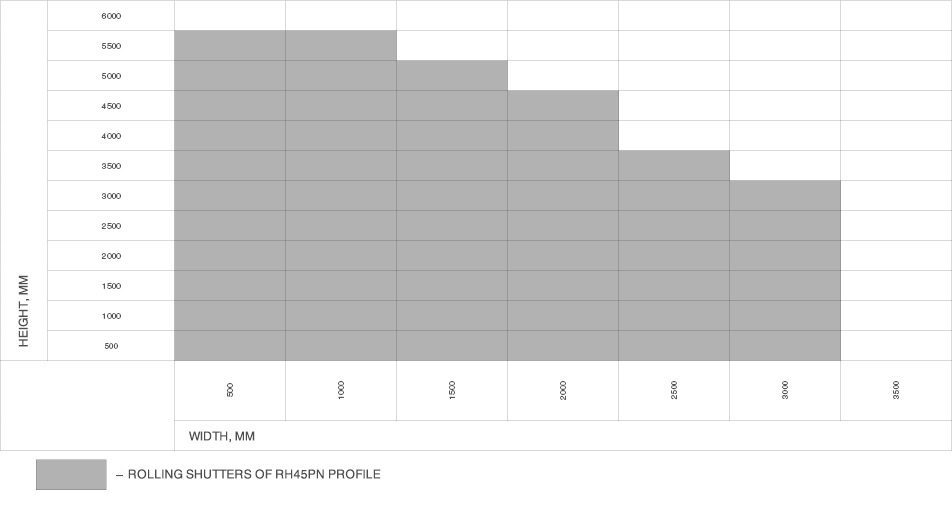

Dimensiones de apertura

Comprobación de detalles dimensionales

Parámetros de apertura para la cara del montaje en pared: H — altura de apertura (máx.), mm; B — ancho de apertura (máx.), mm; h1 — altura libre (mín), mm; b1 y b2 — espacio libre lateral (min), mm. Utilice una cinta métrica y un nivel de agua, o instrumentos de medición electrónicos para tomar todas las medidas necesarias. Cada dimensión debe tomarse al menos en tres puntos. Al medir la abertura para montaje superior, tenga en cuenta las irregularidades de las paredes y reduzca la medida entre 5 y 10 mm.

Observe los siguientes requisitos al preparar la abertura: la abertura debe ser perpendicular, vertical y cuadrada; debe tener superficies lisas y niveladas, sin acumulaciones de yeso ni grietas; las paredes deben ser macizas, sin huecos (hormigón, metal, ladrillo macizo); en caso de instalación en una pared de ladrillo hueco, bordee la abertura con un ángulo metálico; las paredes interiores y exteriores en el lugar de montaje de las contraventanas deben ser planas, sin protuberancias ni huecos; las desviaciones de las superficies de trabajo con respecto a la vertical y la horizontal no deben exceder de 1,5 a 5 mm por metro y la diferencia de las diagonales no debe exceder los 5 mm.
